Подсветка — одна из важнейших составляющих систем машинного зрения, она должна обеспечивать необходимый световой поток, скорость срабатывания, область и длительность засветки. Наш опыт создания систем машинного зрения привел нас к необходимости разработки светодиодного модуля подсветки для работы в режиме вспышки. Тщательно подобранная осветительная установка для системы машинного зрения играет большую роль в обеспечении качества изображения и определяет эффективность процесса обработки изображений.

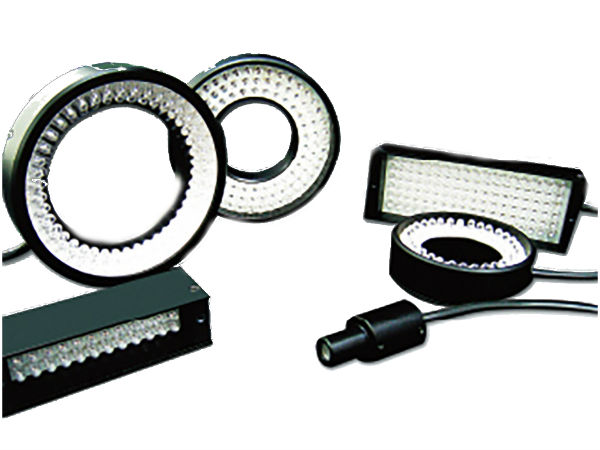

Выбор правильного освещения имеет огромное значение для получения необходимой информации об объекте наблюдения. Мы предлагаем различные типы подсветок для задач машинного зрения: круговые, линейные, квадратные и другие.
Наш многолетний практический опыт в области машинного зрения, особенно при съёмке быстрых процессов (микросекундная экспозиция, скорости более 10 м/с и т.п., например, при типографской печати или сплошном контроле рулонного проката) позволит подобрать подсветку, наилучшим образом подходящую именно для Вашей задачи или техпроцесса.
Брошюра с модулями подсветки ВиТэк (PDF)
Выбор и подключение подсветки (PDF)
Как подключить подсветку к камере (PDF)
Как подключить подсветку к камере Lucid (PDF)
Все варианты электрического подключения подсветок В108 (PDF)

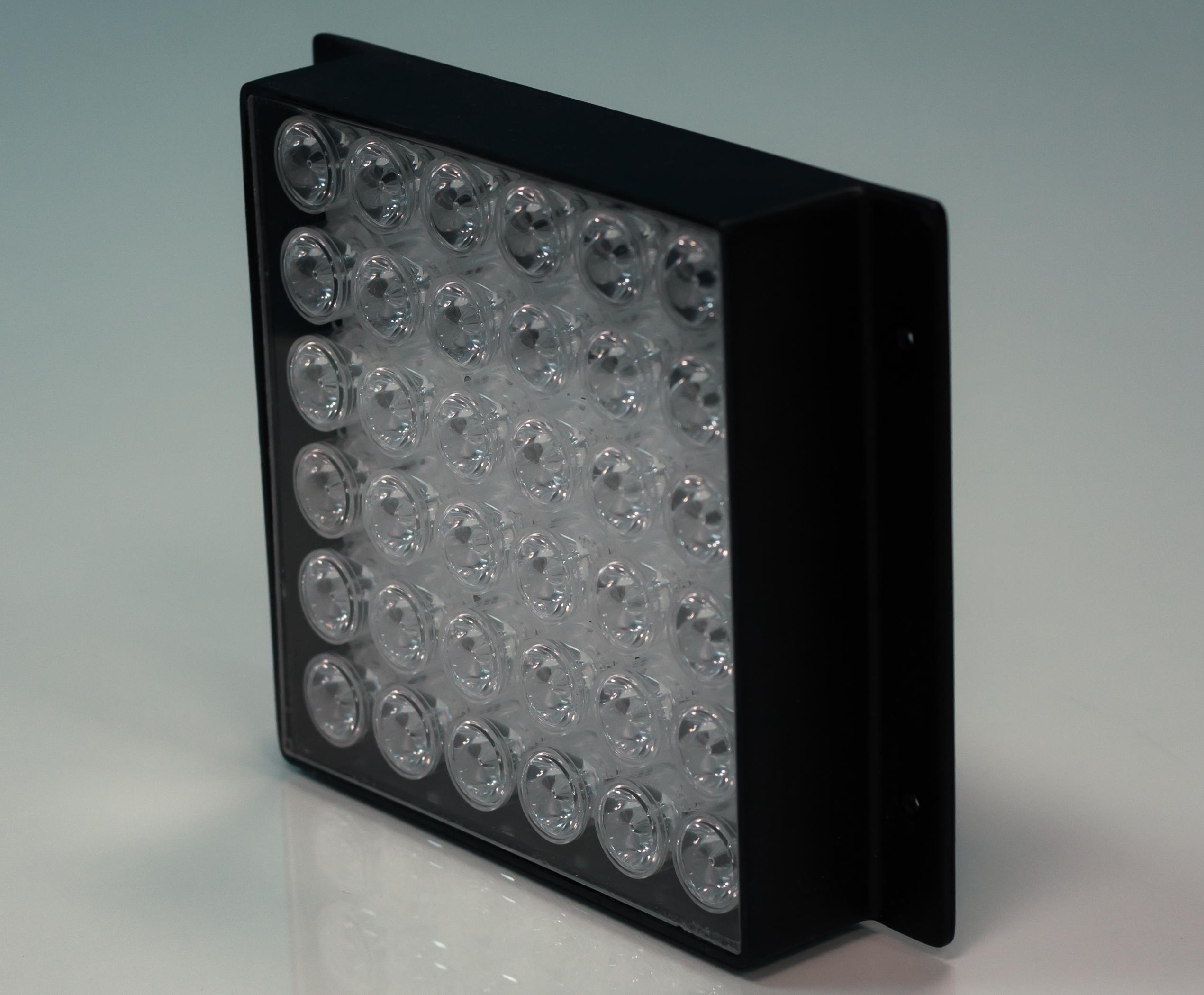

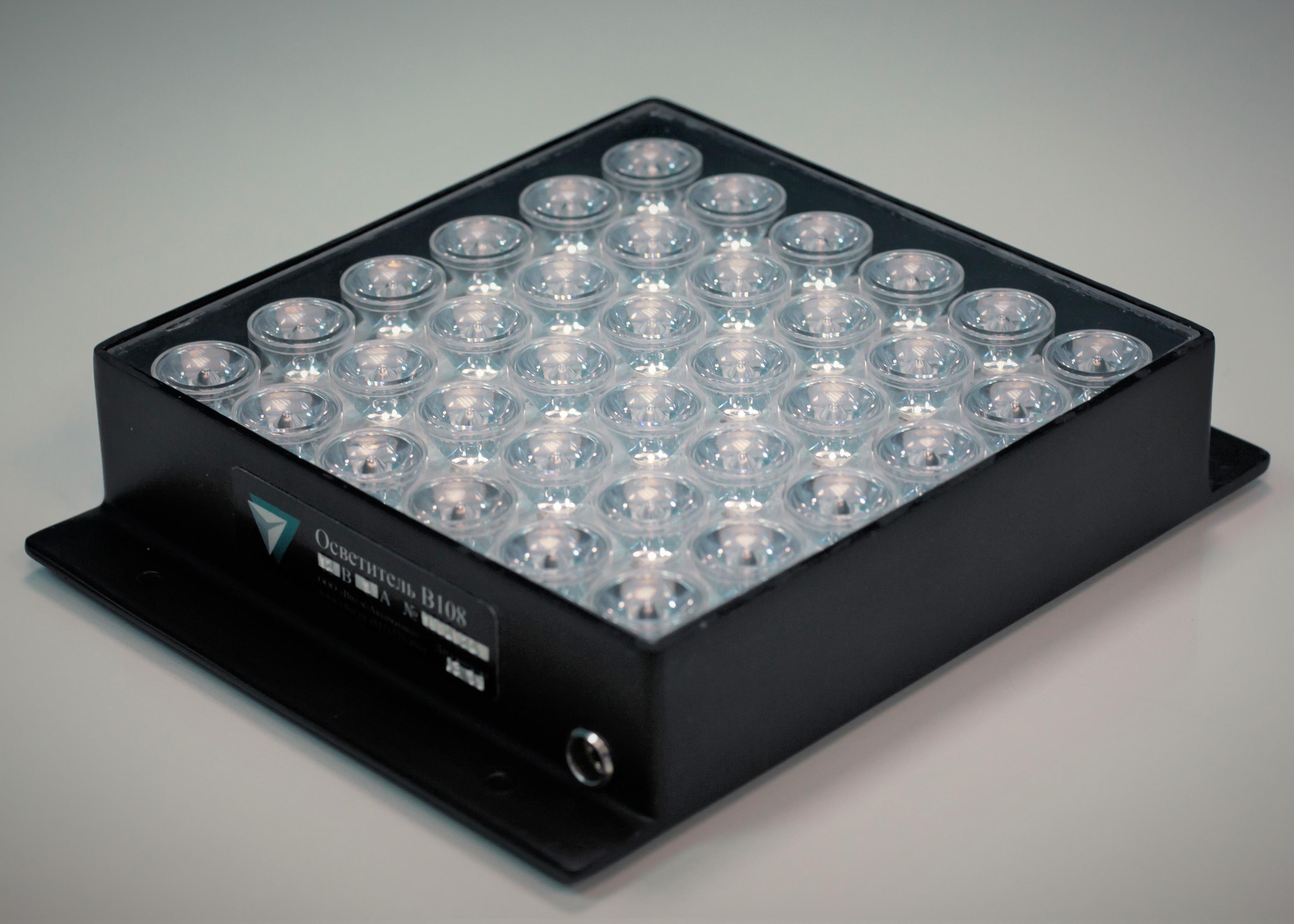

Квадратная импульсная подсветка, синхронизируемая с камерой или контроллером/датчиком наличия объекта.
Варианты изготовления:
- направленного свечения;
- равномерного рассеянного свечения (backlight)

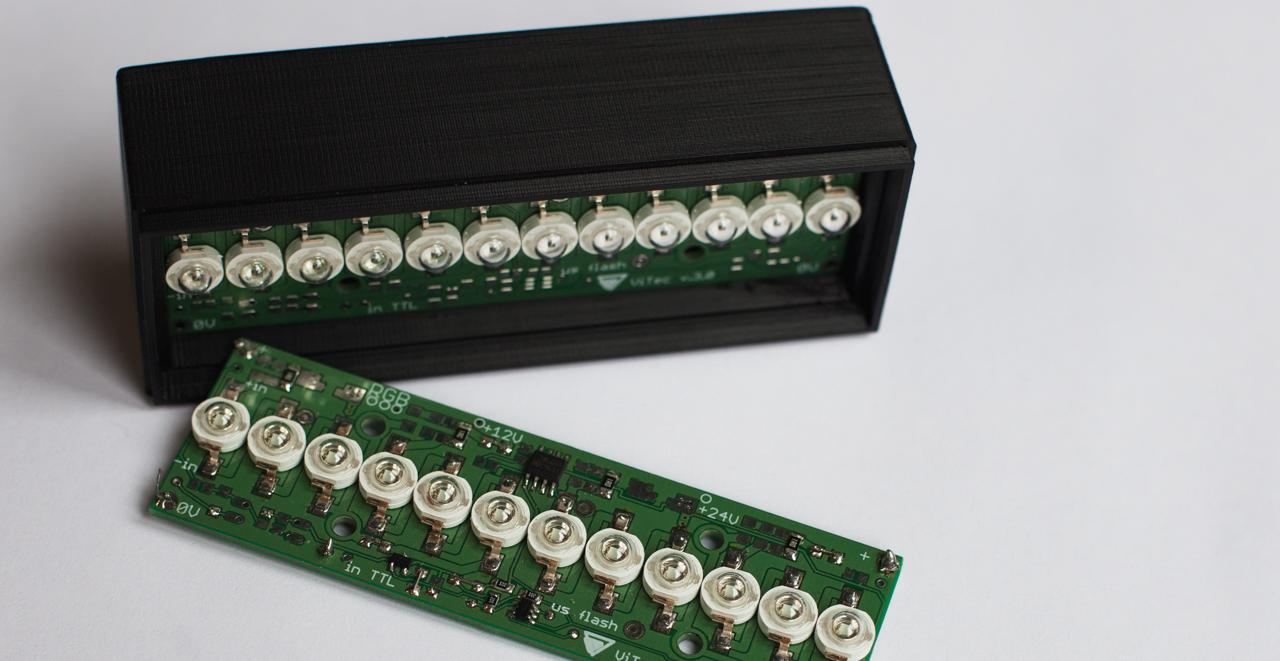

Компактный модуль линейной импульсной подсветки, состоящий из 12 быстродействующих светодиодов и схемы управления, ограничивающей максимальную длительность и минимальную скважность свечения. Может быть изготовлен с прозрачным стеклом или молочным рассеивателем.

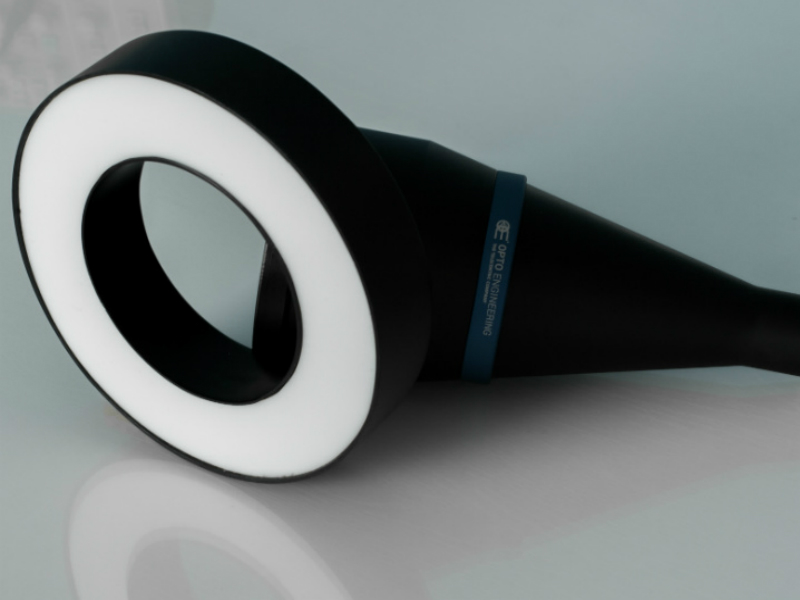

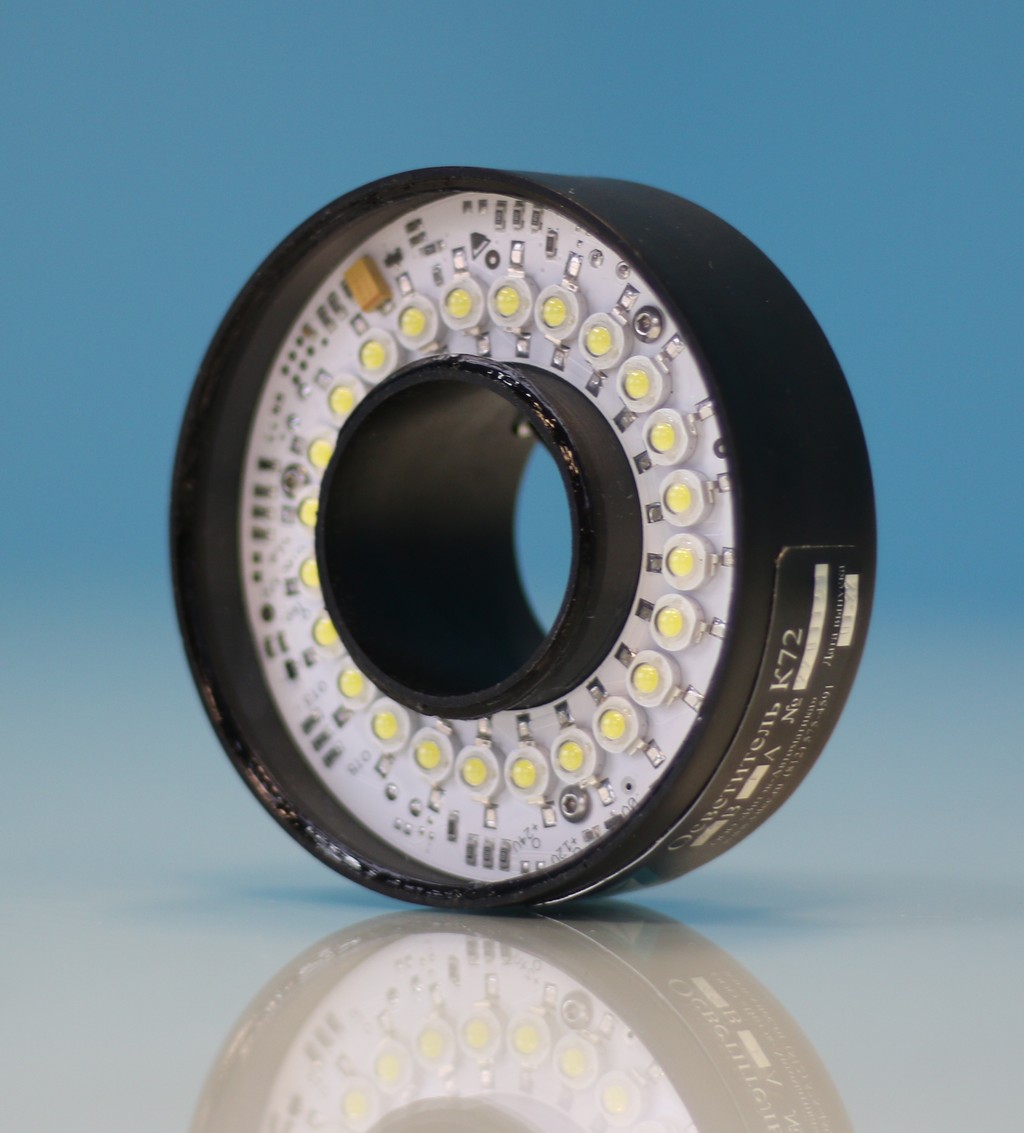

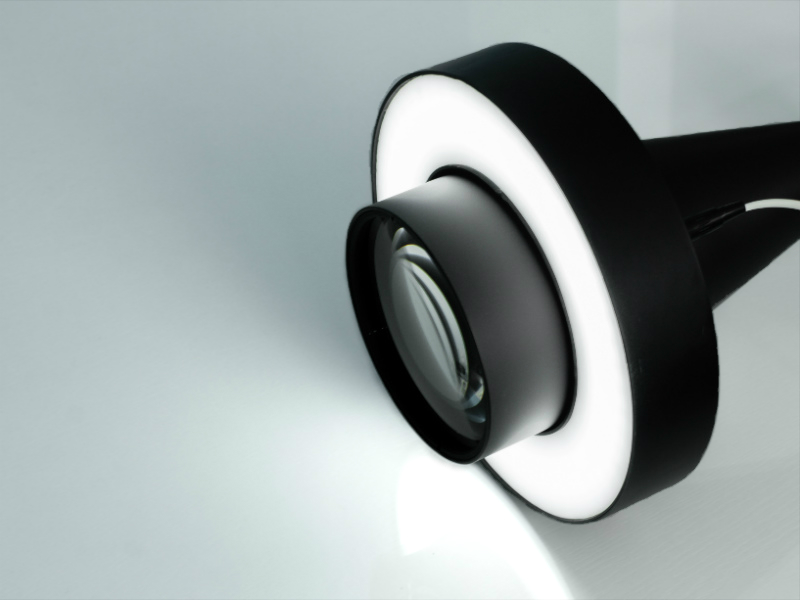

Модуль круговой подсветки серии К72 предназначен для крепления на объектив камеры. Используется в том числе для объектов с гладкой, блестящей поверхностью. Оптимальное расстояние - до 0.3 м (для некоторых задач и больше).

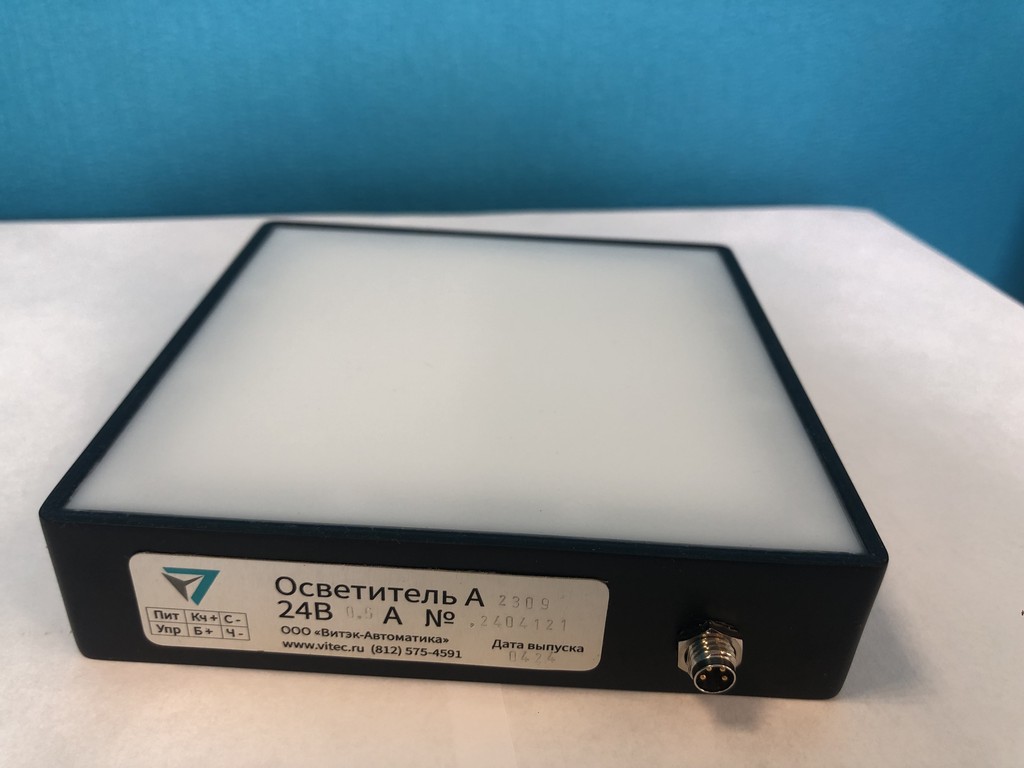

Подсветка А2310 постоянного свечения, пригодная как для съёмки "на просвет", так и для равномерного освещения области съёмки при инспекции на конвейере. Высокая равномерность светового потока по площади позволяет производить съёмку отражения от поверхности объекта для контроля качества поверхности.

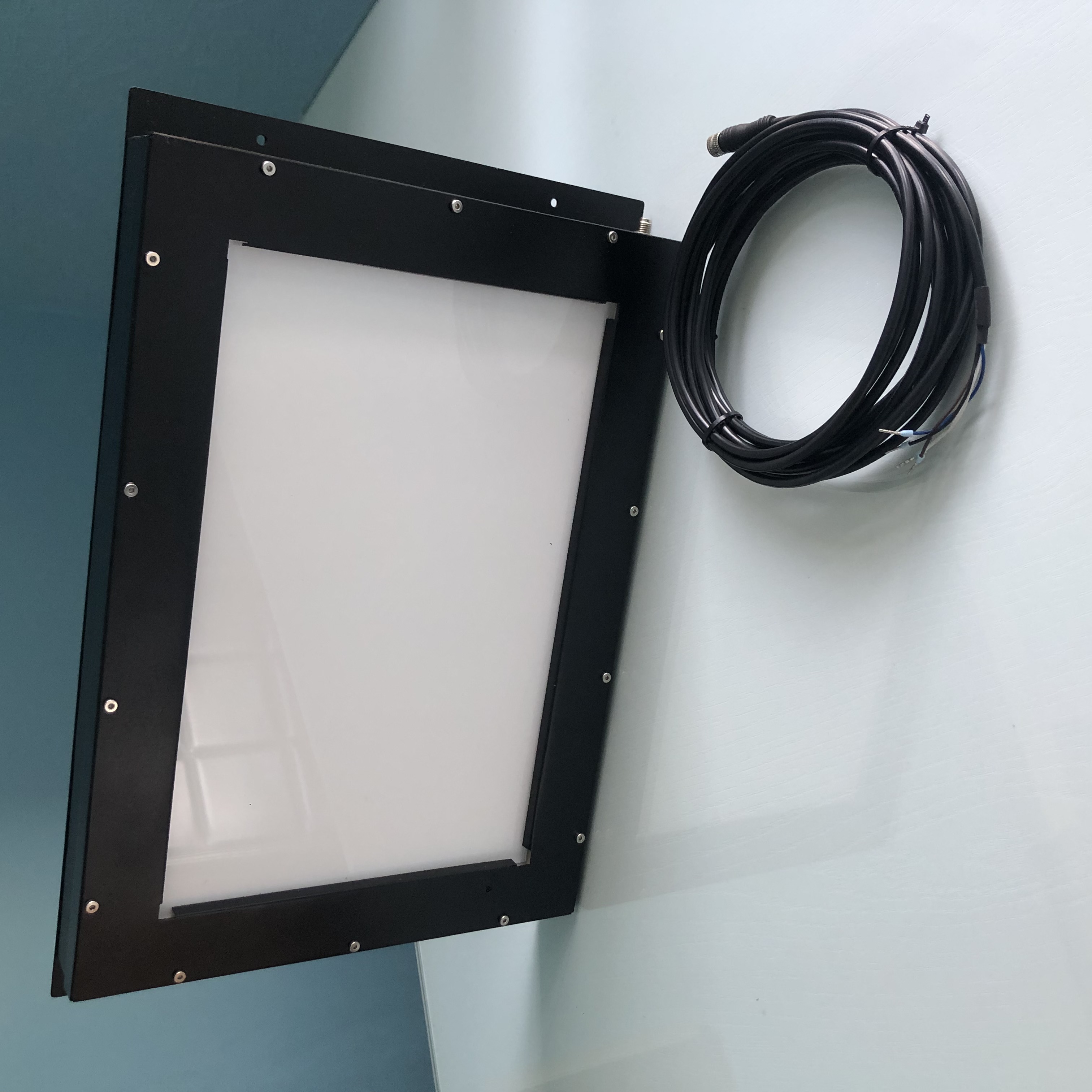

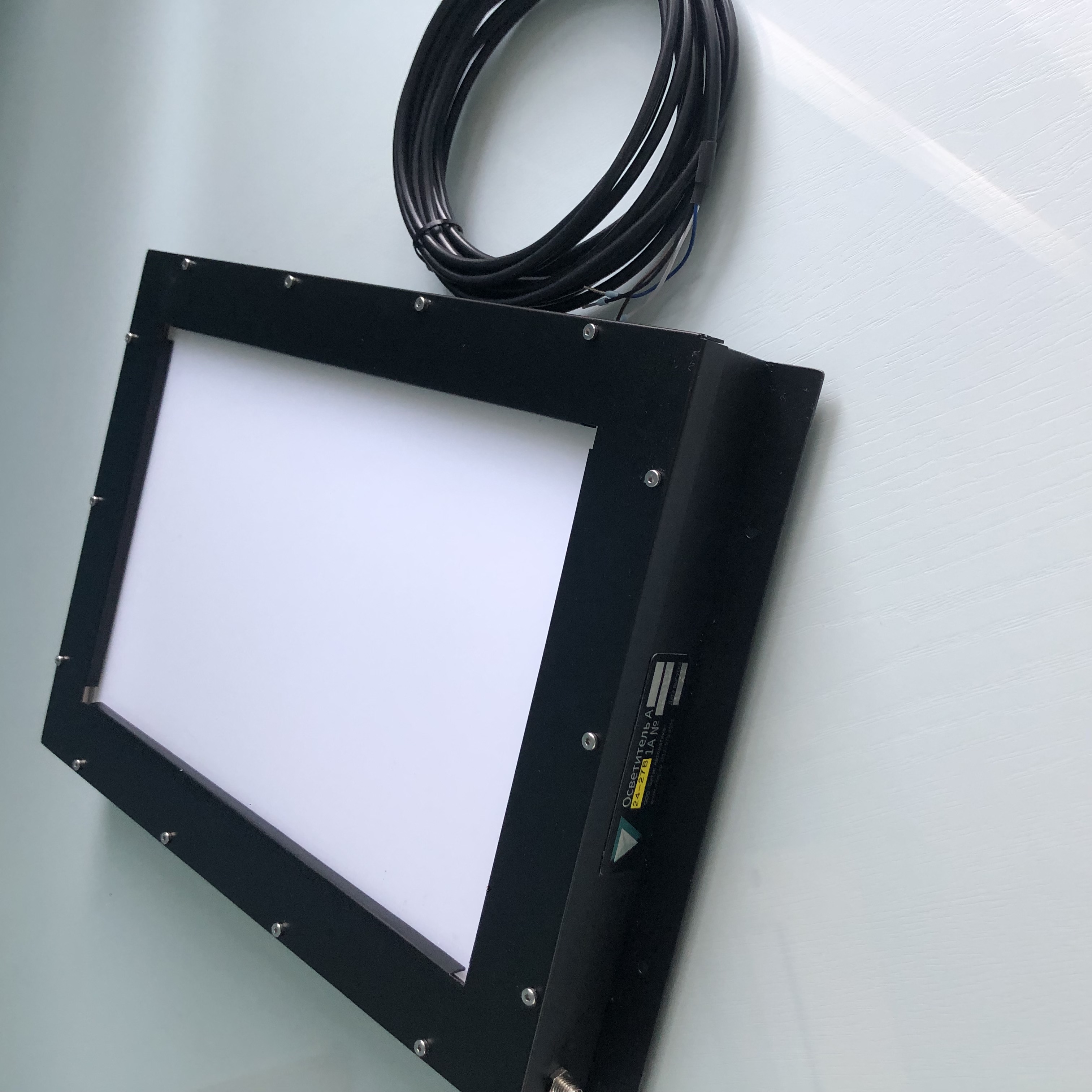

Фоновая подсветка применяется для контроля качества продукции в проходящем свете, приблизительного (порядка 0.5-1 мм при приемлемой погрешности) измерения размеров, контроля геометрии, сортировки изделий.

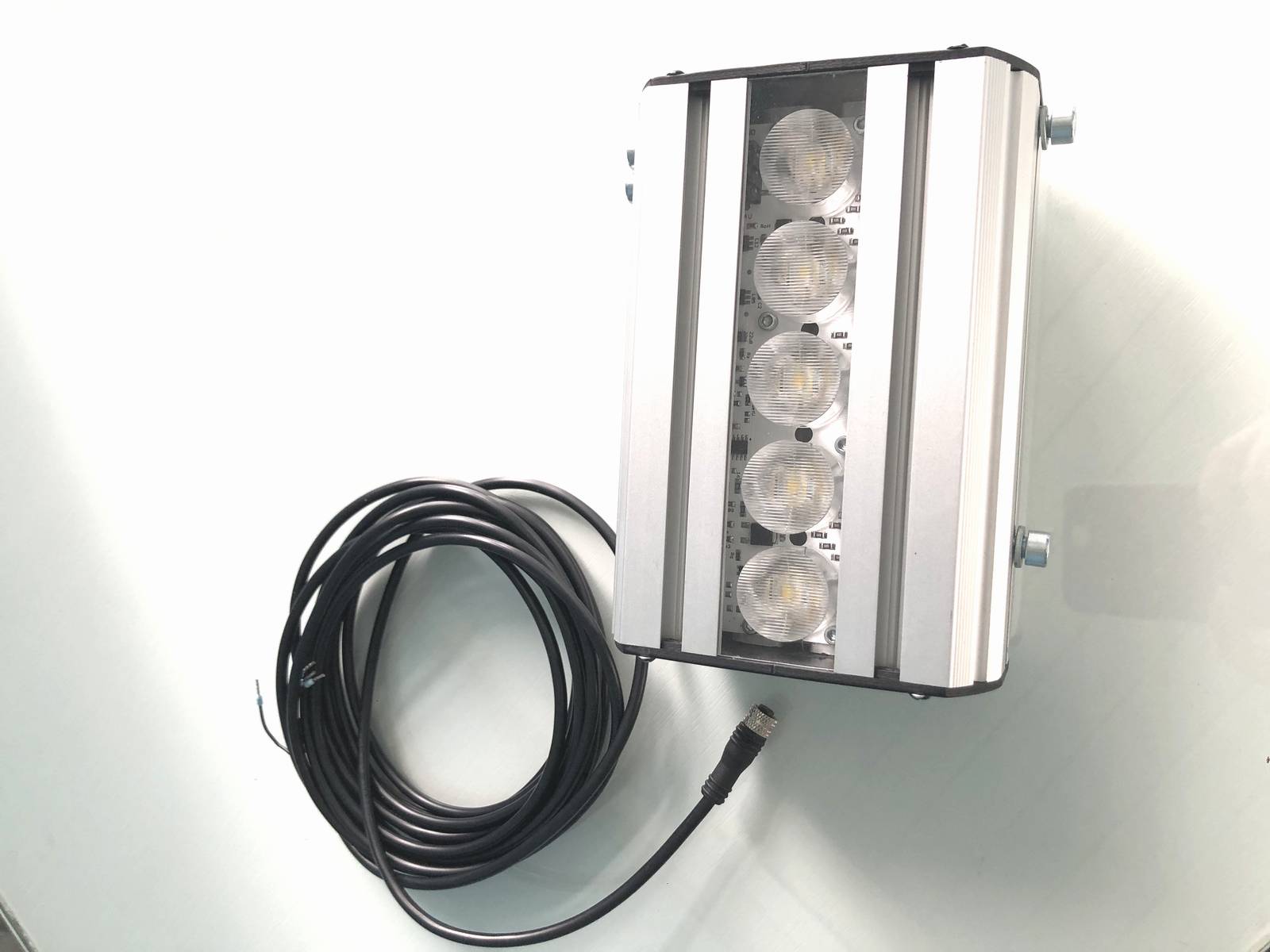

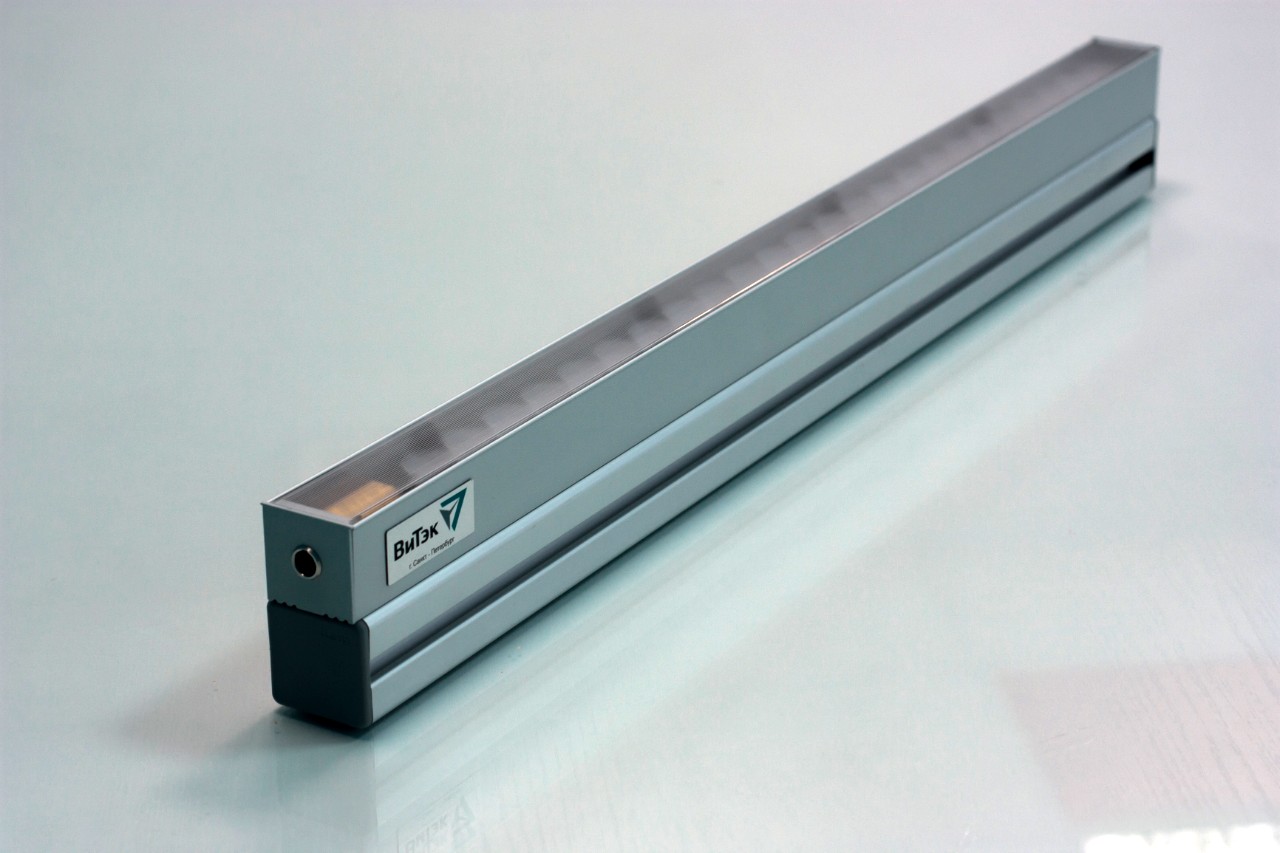

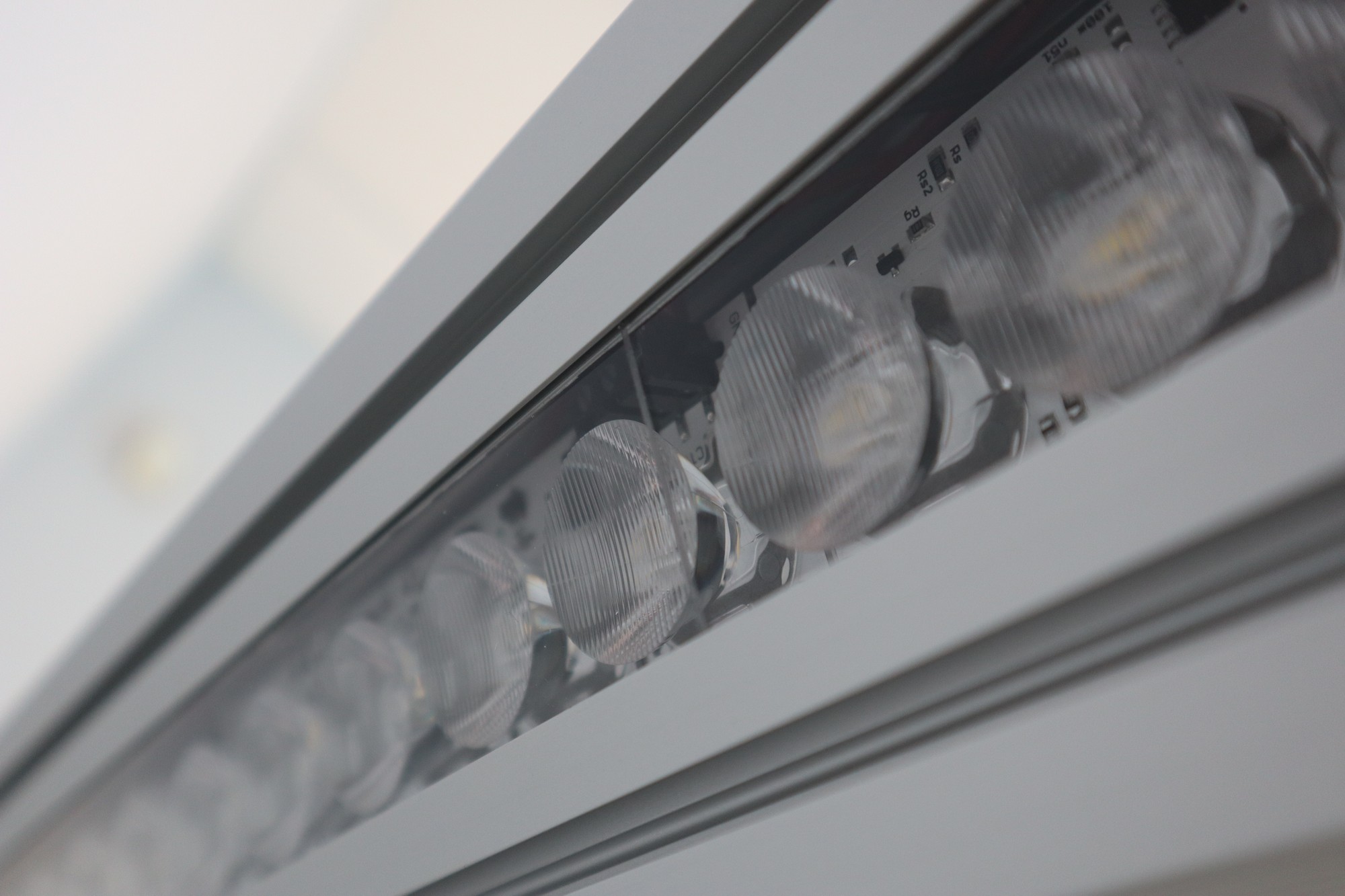

Линейная импульсная или постоянная подсветка, может быть изготовлена разной длины (от 300 мм до 3000 мм с шагом 150 мм).
Подходит для установки на конвейере или для засвета длинной области.

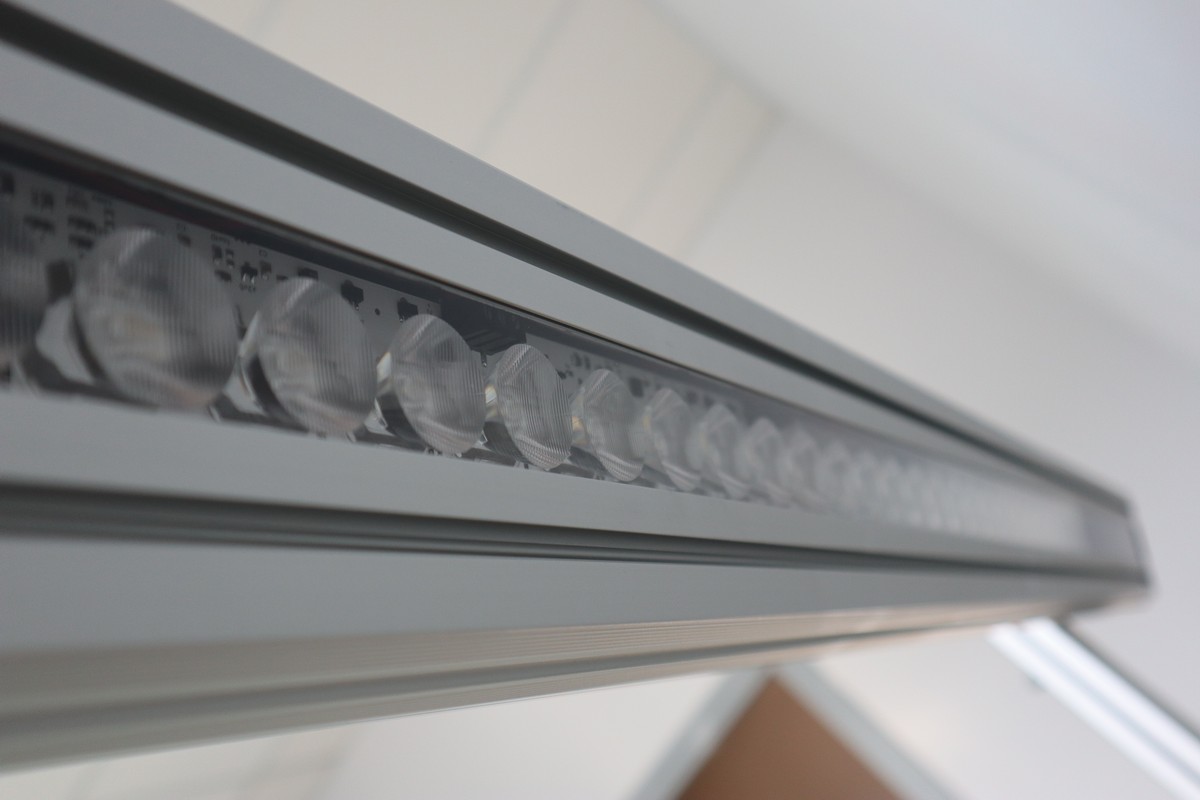

Линейная импульсная или постоянная подсветка, может быть изготовлена разной длины (от 300 мм до 3000 мм с шагом 150 мм).
Подходит для установки на конвейере или для засвета длинной области.
Освещённость на расстоянии 0.15 м и менее может превышать 200 000 люкс.
Импульсная подсветка повышенной в сравнении с А1910 мощности.

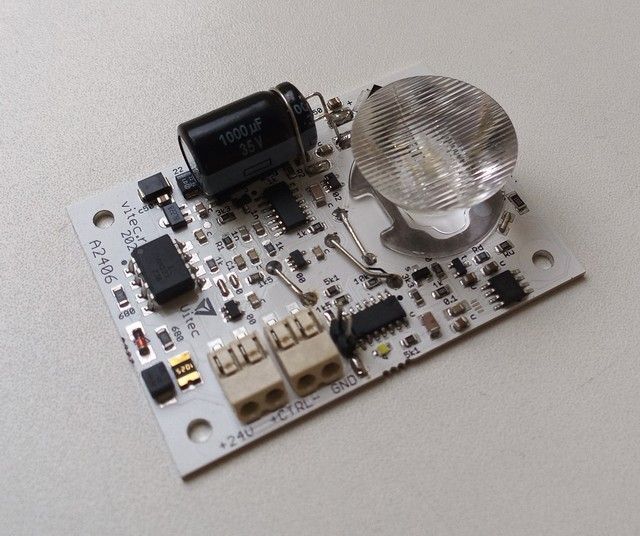

Модуль импульсной подсветки А2406ОЕМ разработан специально для системы контроля качества реза кромки рулонного проката, работающей на скоростях более 6 м/с. Длительность импульсов аппаратно ограничена 30 мкс, что позволило кратно повысить светоотдачу применённого светодиода и получить приемлемую для автоматического анализа изображений яркость.
Осветитель А2206 изготовлен для импульсного освещения зоны анализа размеров пузырьков в потоке воды. Корпус спроектирован для размещения вместе с камерой (устанавливается в отверстие посередине) в трубе, второй конец которой опущен в воду, и напечатан на 3D принтере из пластика ABS.
Осветитель А2403 был заказан для использования в нефтехимической лаборатории. Высокоинтенсивный регулируемый источник света работает при температуре излучателя выше 200°С. Осветитель оснащён световодом, доставляющим излучение в горячую зону.
Решение частной задачи освещения при скоростной макросъёмке технологического процесса.
Модуль А2308ОЕМ вместе с камерой Lucid встраивается в установку, разработанную заказчиком, и позволяет получить изображение для автоматического анализа при экспозиции 100 мкс на расстоянии 400 мм.

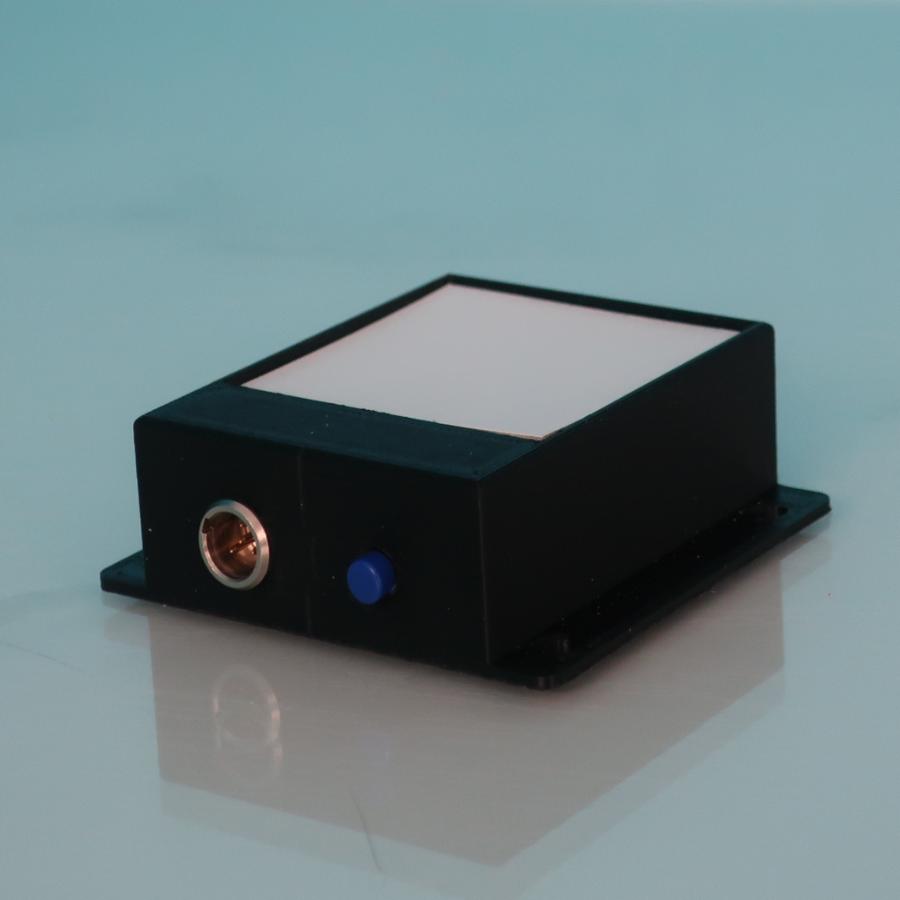

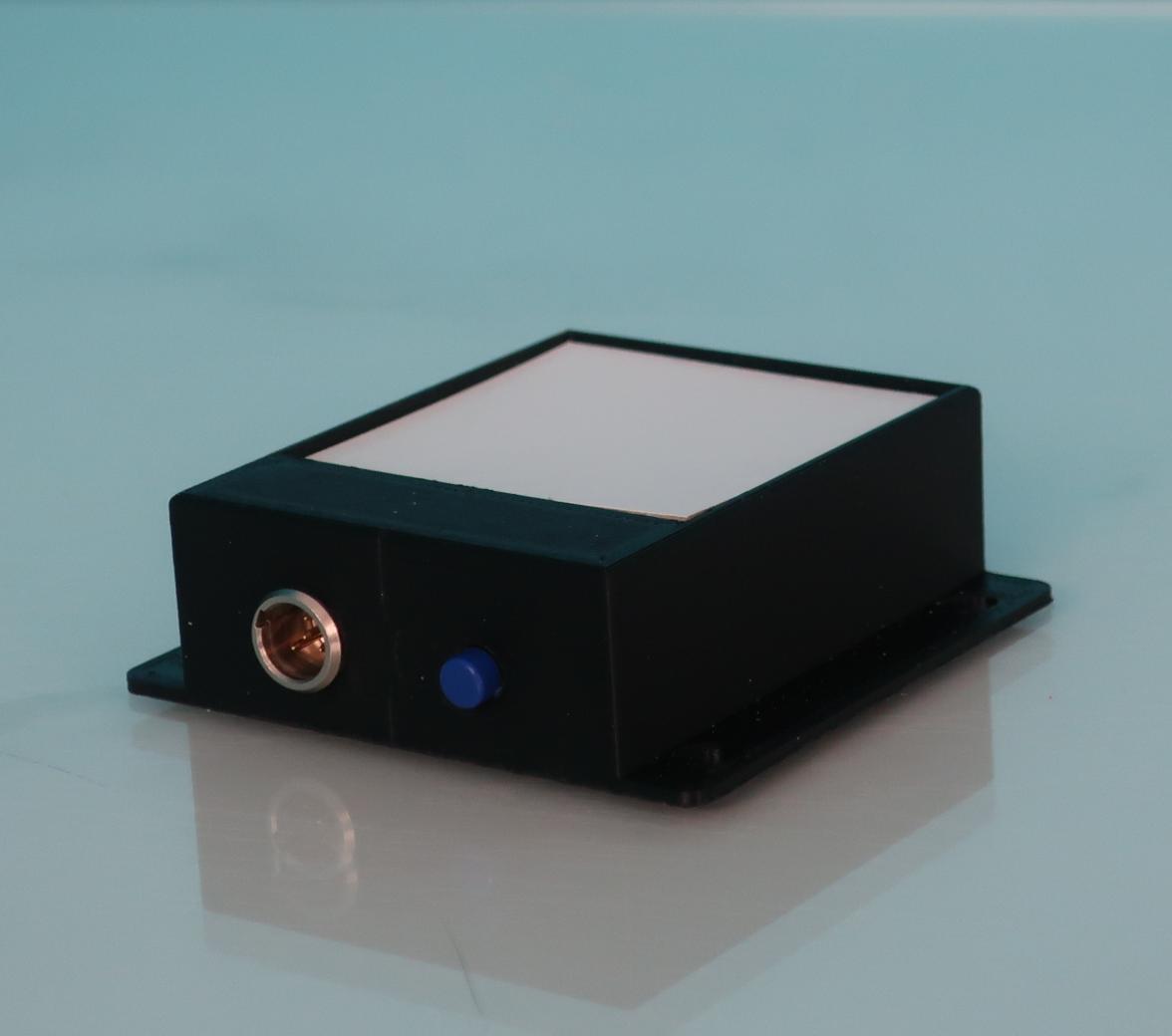

Модуль семейства А2005, предназначенный для фоновой подсветки (backlight).
Модуль подсветки семейств А2005 предназначен для постоянной и импульсной подсветки объектов монохромным красным, зеленым, синим
светом, например, в лабораторных исследованиях.

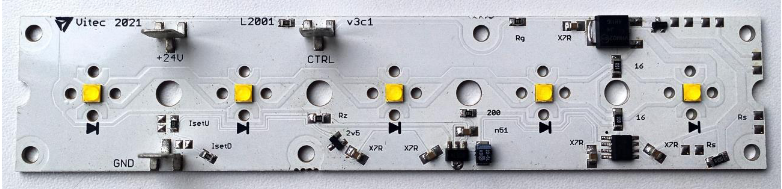

Субмодуль подсветки L2001 для систем машинного зрения
