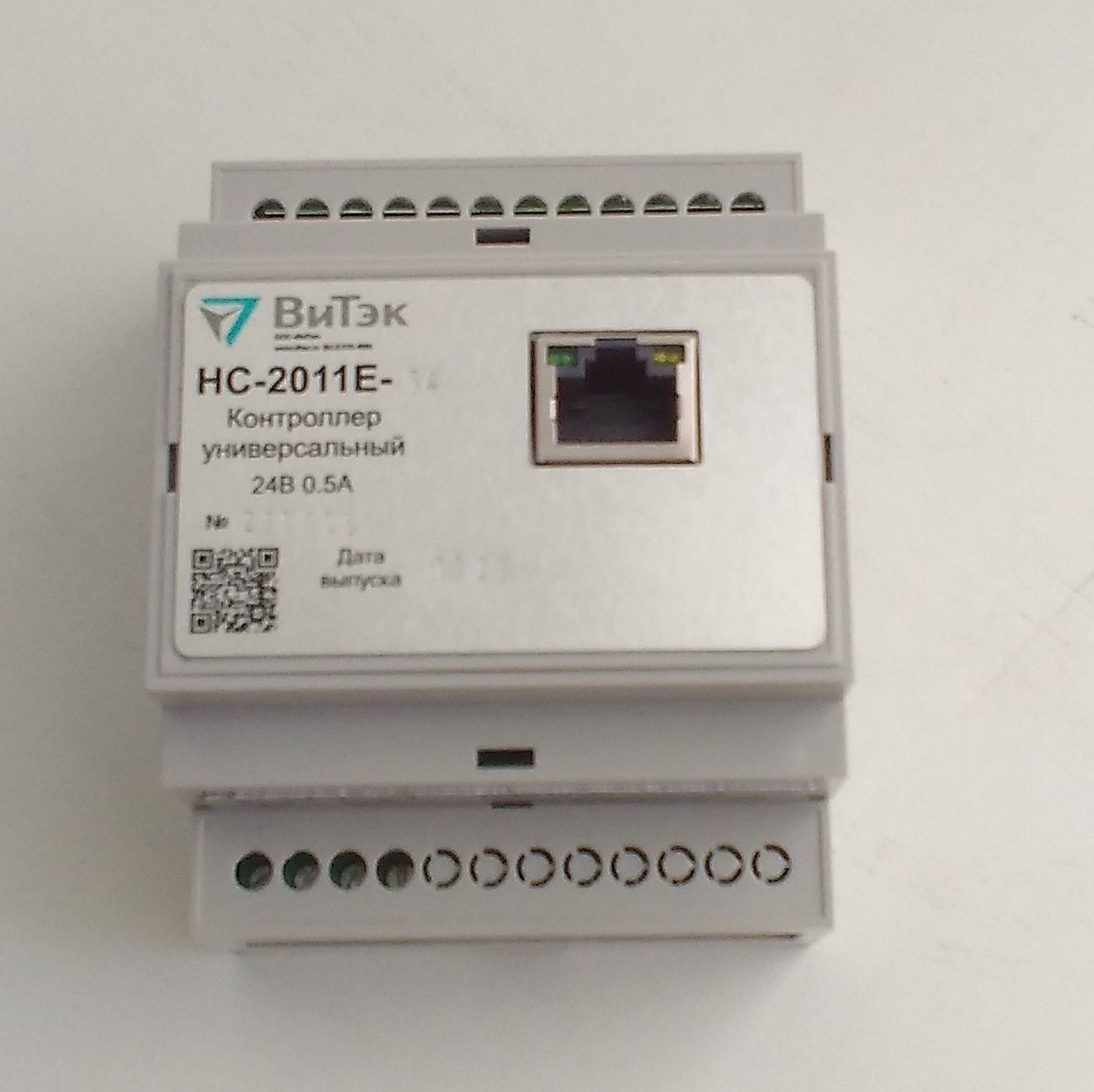

Семейство контроллеров НС-2011 - упрощённый вариант хорошо зарекомендовавшего себя НС-2012 для решения простых задач автоматизации на скоростях в десятки кГц, где ПЛК широкого применения пасуют: деление частоты энкодеров, формирование сложных последовательностей импульсов с длительностями в десятки микросекунд.
Контроллер HC-2011 предназначен для генерации последовательностей импульсов, синхронизированных с импульсами энкодера, например, для синхронизации затворов камер машинного зрения и/или осветителей с движением конвейера. Контроллер может быть использован в системах инспекции рулонных материалов, металлопроката и аналогичных, а также в других системах управления и автоматики.

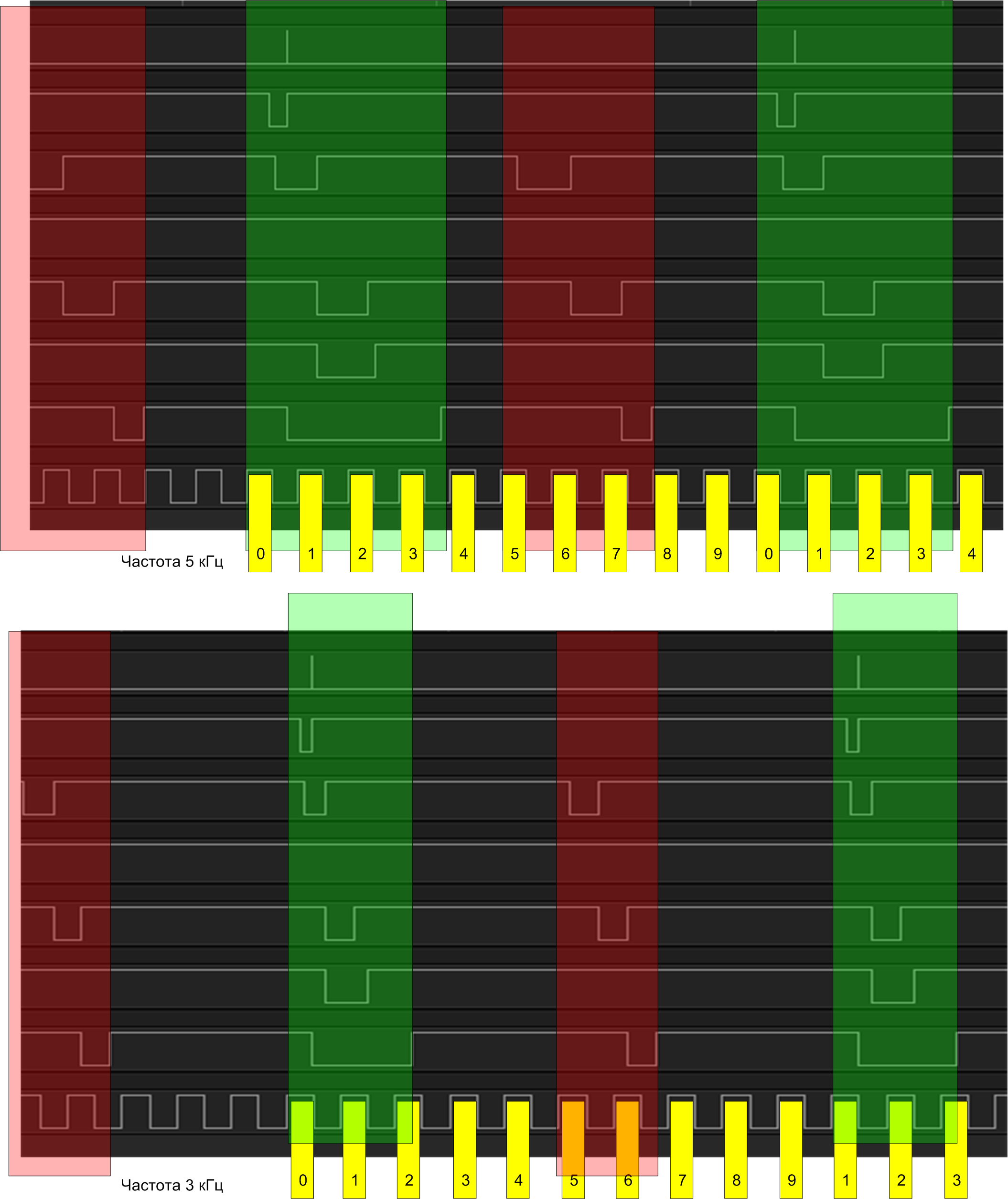

Контроллер может использоваться для прореживания импульсов энкодера, например, если нужно выдавать импульс синхронизации заданной длительности с заданной задержкой на каждый 25й (или другой заданный) импульс энкодера, или несколько заданных номеров импульсов. Номера импульсов могут рассчитываться от индексного импульса или внешнего датчика. Контроллер позволяет выдавать импульсы заданной длительности на заданных выходах через заданное время после заданных тиков энкодера, считая от импульса на индексном выходе энкодера или с заданным периодом по количеству импульсов.
Контроллер имеет:
• два гальванически развязанных (в том числе друг от друга) входа, принимающих индексный импульс от датчика типа npn/pnp или инкрементного энкодера (входы 1-2) и тактовые импульсы от инкрементного энкодера (входы 3-4);
• шесть каналов типа «открытый коллектор» (ОК) для управления подсветками, камерами, другой аппаратурой с импульсным управлением;
• интерфейс RS232 для настройки и управления.
