Назначение

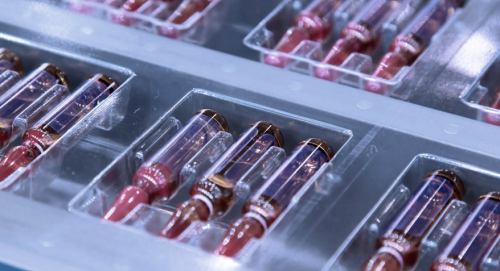

Автоматизированная система машинного зрения «Ангара-Ампулы» предназначена для контроля качества выпускаемой продукции на этапе упаковки. Решение, совмещающее в себе классические алгоритмы машинного зрения и нейросетевые модели, позволяет надежно определять дефекты ампул и инородные включения размером вплоть до 0,5мм, в том числе волосы, мелкие осколки, соринки, трещины на ампулах и замятия пластиковой подложки.
Функциональные возможности
- Проверка наличия ампул в блистере.
- Проверка наличия этикеток на ампуле.
- Проверка наличия повреждений, сколов или осколков в блистере.
- Поиск мусора: волос, ворса, инородных вкраплений.
- Формирование цифрового сигнала в подсистему отбраковки упаковочной линии.
- Графический интерфейс для мониторинга работы, настройки системы и сбора статистики.
- Ведение статистики годных/негодных.
- Отдельный режим архива для ведения отчетности и перепроверки результатов запуска.
- Хранение статистических данных, изображений, результатов инспекция в БД.
Состав комплекса
Обзор технических характеристик компонентов
Подсистема захвата изображений
Промышленная цифровая камера Lucid Triton 20 MP:
- сенсор SONY IMX183 CMOS;
- разрешение 5472 х 3648 (20 Мп).
Вычислительная подсистема
Промышленный компьютер Neousys NUVO-8108:
- графический ускоритель NVIDIA RTX 4060;
- Промышленный компьютер Neousys NUVO-8108:
- оптимальная конфигурация для задач машинного зрения;
- возможность подключения до двух камер по Ethernet;
- активная система охлаждения;
- большое количество интерфейсов;
- промышленный дизайн.
Блок управления
Контроллер синхронизации НС-2212:
- получение сигнала такта с упаковочной машины;
- формирование цифровых триггеров захвата на камеру и подсветку;
- формирование цифрового сигнала на отбраковку.
Рабочее место оператора
Сенсорная панель и специальное программное обеспечение собственной разработки:
- удобный графический интерфейс;
- гибкая система конфигурации и настройки;
- просмотр архивных данных.
Описание решения
